Масляный сепаратор (фильтр очистки) используется во всех масляных винтовых и роторно-пластичных компрессорах. В этой статье мы разберемся для чего нужен фильтр и как он работает на примере винтового компрессора с впрыском масла.
Компрессорное масло выполняет несколько важных действий:
- Охлаждает;
- Смазывает;
- Фильтрует;
- Уплотняет зазоры.
В моменте сжатия воздух перемешивается с маслом, после чего на выходе образуется воздушно-масляная смесь. Для конечного пользования требуется сжатый воздух без масла, значит масляные примеси требуется разделить. Масляный сепаратор как раз нужен для этих целей, он разделяет воздушно-масляные смеси на воздух и масло.
Принцип работы сепаратора

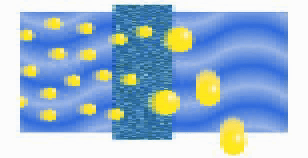

Разберемся, как же работает сепаратор. Важным частью всех сепараторов является микростекловолокно – специальный синтетический материал, который пропускает сжатый воздух задерживая капельки масла. Воздушно-масляная смесь под давлением проходит через сепаратор, задерживая частички масла в фильтре. В процессе частички масла образуют каплю побольше и под действием силы тяжести стекают на дно фильтра. После этого масло удаляется из сепаратора и проходит через масляный фильтр для очистки, затем обратно в масляный контур. Очищенный от масла воздух протекает в радиатор для предстоящего охлаждения и по нагнетательному патрубку к пневмопотребителю.
Виды масляных сепараторов
Существует два типа сепараторов:
- накручивающиеся (серия Spin-On)
- погружные

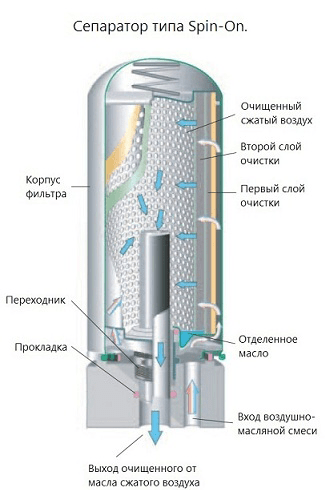

Более практичными являются накручивающиеся сепараторы. Преимущество таких сепараторов – скорость замены. На замену тратится меньше времени, требуется открутить старый фильтр с суппорта, после поставить новый. В основном применяются на компрессорном оборудование малой и средней мощности. Сепаратор типа Спин-он имеет пропускную способность от 200 до 5000 литров воздуха в минуту. На компрессоры более высокой мощности устанавливают несколько сепараторов на один суппорт.

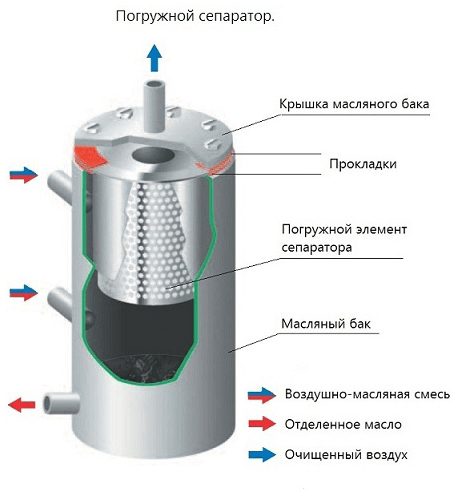

Погружные сепараторы с точки зрения эффективности разделения масла не уступают накручивающимся, но для его замены потребуется большее количество времени. Данный вид сепаратора находится внутри масляного бака. Следственно для произведения замены требуется снять крышку масляного бака, достать старый сепаратор, который может весить 20 кг, далее поставить в бак новый и закрыть крышкой. Также встречаются случаи, в ходе которых приходится разобрать половину компрессора, т.к. без этого никак не снять крышку. Причем это проблема не фильтра, а производителя компрессора, который в ходе проектировки узлов заранее не задумался о дальнейшей замене сепаратора.
Погружные компрессоры несколько лет назад устанавливались в основном на компрессоры средней и большой мощности (30 – 300 кВт), но в последнее время производители начали устанавливать и на компрессоры мощностью 5 кВт.
Основные проблемы из-за неработающего сепаратора
При неработающем сепараторе, не способным фильтровать воздух от масла появляется проблема выкида масла в магистраль, тем самым уровень масла будет снижаться, компрессор греться и по итогу остановится от перегрева. В данном случает придется менять не только сепаратор, а уже и покупать новое масло. Естественно все эти манипуляции требуют времени, а значит простой оборудования обернется дополнительными затратами.
Если компрессор выкидывает масло из-за сепаратора, то основными причинами могли стать:
- На сепаратор подается смесь при недостаточном давлении.
- Давно не меняли сепаратор он просто забился, и уже не разделяет воздух и масло.
- Не отрегулирован клапан минимального давления (находится постоянно в открытом положении или рано открывается). В данном случае давление смеси не поднимается, эффективность сепарации падает.
- Низкое качество фильтрующего материала или бракованный фильтр.
Срок службы и периодичность замены
В зависимости от нескольких факторов меняется срок службы сепаратора, обычно показатели варьируется от 500 до 8500 часов работы. Основные факторы:- тип используемого масла. При использовании синтетического масла в идеальных условиях сепаратор прослужит 8000 часов, а минерального масла лишь 4000 часов.
- условия эксплуатации. Например, если компрессор работает на стройке, где пыльные условия, то срок службы составит от 500 до 2000 часов.
- качество сепаратора. Существуют хорошие оригинальные фильтры, срок службы которых выше, чем у аналогов.
Вывод
Сепаратор является важным элементом в компрессорах, позволяющий получить качественный сжатый воздух. Производители используют накручивающийся или погружной сепаратор. Наиболее практичным является накручивающийся. Не нужно экономить на сепараторе во избежание дополнительных трат, которые в итоге приведут к большим потерям. В зависимости от эксплуатации будет завесить срок службы фильтра. Относитесь мудро к выбору сепаратора.
